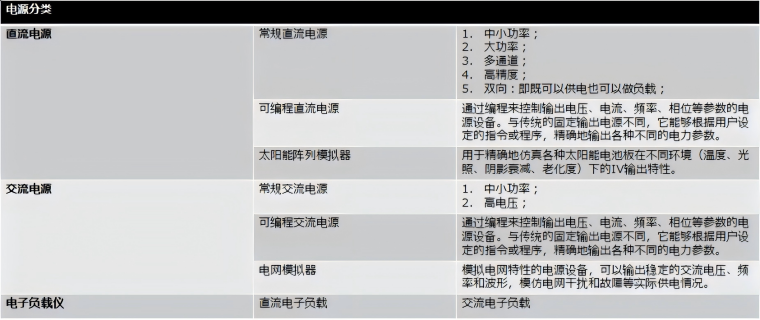

?電源分類

?名詞釋義

?雙極性：

可以輸出正負電壓的電源；

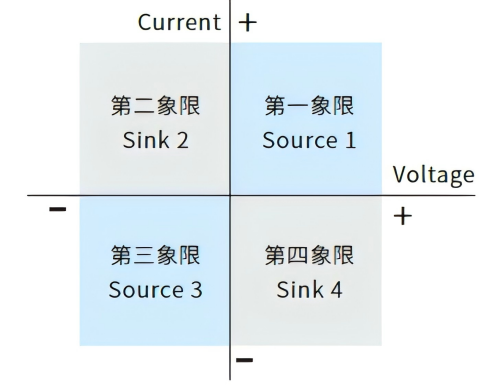

?四象限：

即可作電源提供電能，又可作負載消耗電能，如右圖；

?源表（SMU，Source - Measure Unit）：

是一種將電壓源、電流源與測量功能（電壓測量、電流測量）集于一體的精密儀器設備。它能夠?yàn)楸粶y器件（DUT）提供精確的電壓或電流激勵信號，同時還能精確地測量器件兩端的電壓和通過器件的電流。

?回饋式（Regenerative Source - Load）源載系統：

是一種集電源（Source）和負載（Load）功能于一體的電力電子設備，并且具有能量回饋功能。它能夠像傳統電源一樣為負載提供電能，也可以作為負載吸收電能，同時還能將吸收的電能回饋到電網或其他儲能設備中，有效提高了能量的利用效率。

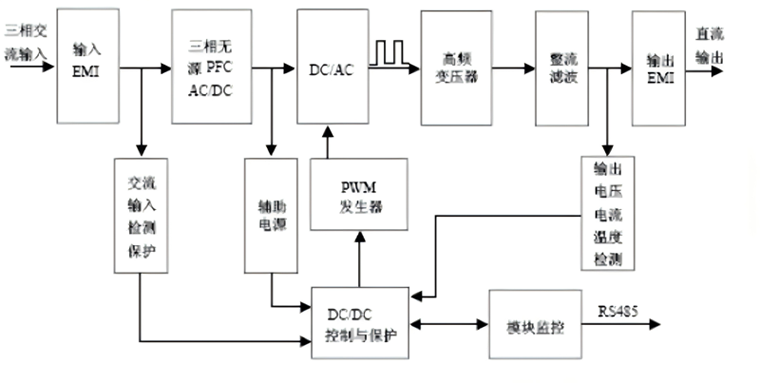

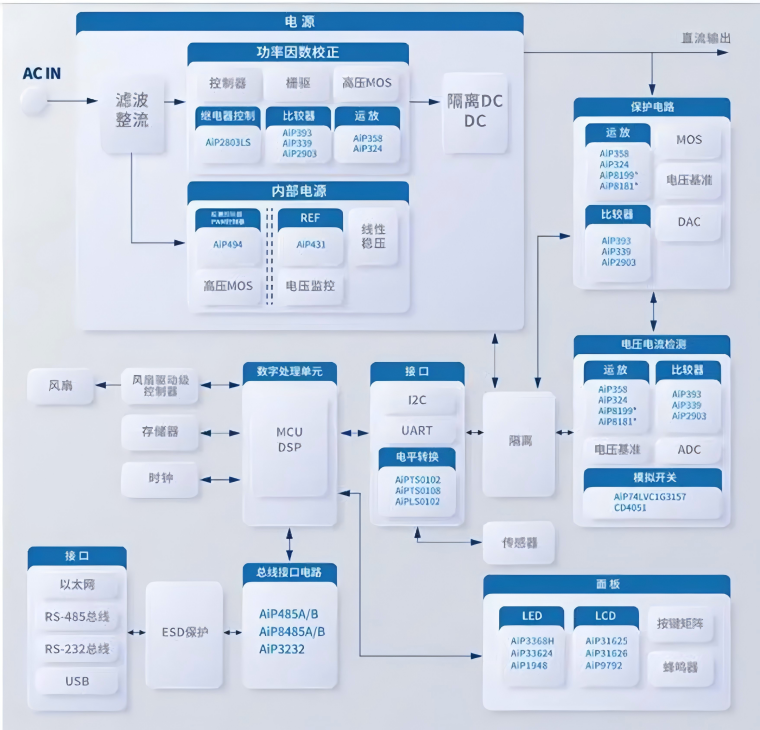

?功能框圖

常見電源模式：

?線性模式，電路中持續存在電流，優點在于噪聲低、復雜度低，但效率不高，體積大。

?開關模式，目前主流應用模式。電源效率高，復雜度和輸出噪聲高。相比同等能力的線性電源，體積更小、更輕。

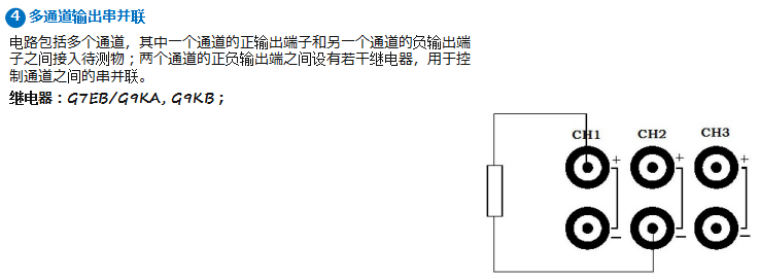

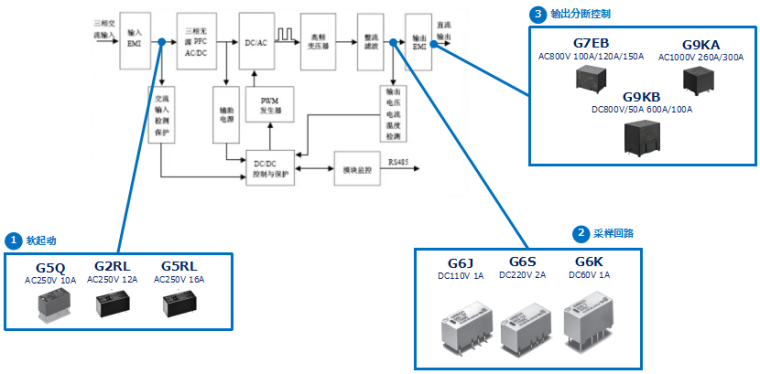

?繼電器應用
